零點定位系統里定位銷的分布應用

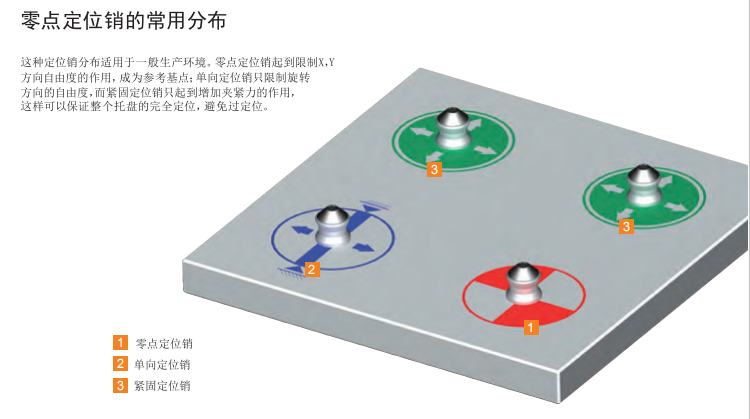

  零點定位銷的常用分布

  這種定位銷分布適用于一般生產環境，零點定位銷起到限制X,Y方向自由度的作用，成為參考基點；單向定位銷只限制旋轉方向的自由度，而緊固定位銷只起到增加夾緊力的作用，這樣可以保證整個托盤的完全定位，避免過定位。

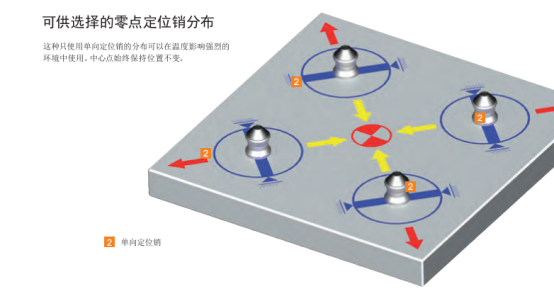

  可供旋轉的零點定位銷分布

  這種只使用單向定位銷的分布可以在溫度影響強烈的環境中使用。中心點始終保持位置不變。
