應用領域：
快速接頭被用于無損耗的快速傳輸液壓或氣壓介質。可根據內置安裝型零點定位調節高度。
說明:
快速接頭必須進行2-3mm的導向，軸向需要有密封面。徑向公差不能超過+/-0.2mm。快速接頭必須在無壓力的狀態下連接。
快速接頭分離力F[N]=15.4xp[bar]。
說明：

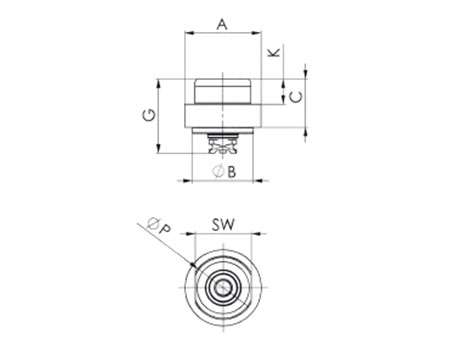

| 訂貨號 | 尺寸 | 普通孔[NW] | A | dia.B | C | G | K | dia.P | SW | 重量[g] |
| 424267 | K10 | 5 | M30x1,5 | 24 | 19 | 29,0 | 7 | 25 | 22 | 74 |
| 424200 | K20 | 5 | M30x1,5 | 24 | 19 | 29,0 | 10 | 25 | 22 | 65 |
| 424226 | K40 | 5 | M30x1,5 | 24 | 24 | 31,5 | 15 | 25 | 22 | 96 |
