零點定位系統

首頁 > 產品中心 > 零點定位系統

內置安裝型零點定位器,圓形,帶止位

氣壓解鎖
氣壓自動除屑
解鎖壓力: 最小8 bar - 最大 12 bar
增壓壓力:最小 5 bar - 最大 6 bar
表面及活塞硬化處理
重復定位精度 < 0.005 mm。

在線詢價

應用領域:

零點定位系統用于減少更換工裝的時間,可在金屬切削和非切削等各領域中使用,也可用于食品工業,化工和制藥工業中使用。止位功能可以為夾具托板提供每90°的分度定位。
說明:
內置安裝型零點定位器具有夾緊力和拉緊力高等優點。通過氣壓解鎖(1),通過彈簧力進行機械鎖緊。為了獲得更大的夾緊力,可提供增壓氣壓(2)。鎖緊狀態下可以隨時切斷壓力源,因?yàn)檎fi緊時不需要通壓力。需要時建議使用氣壓增壓泵(
樣本第54頁)。
這種帶自動除屑和間隙感應功能的零點定位器有三個接口:
1x氣壓解鎖接口 (1) ,1x 氣壓增壓接口 (2)。1x 自動除屑和間隙感應供氣口(3)。(自動除屑和間隙感應供氣口可根據實際情況選擇是否接通。)
需要請索取:
- 安裝圖紙

說明:

訂貨號尺寸夾緊力可達[kN]拉緊力[kN]吹屑重量[Kg]
428441K2017551,4

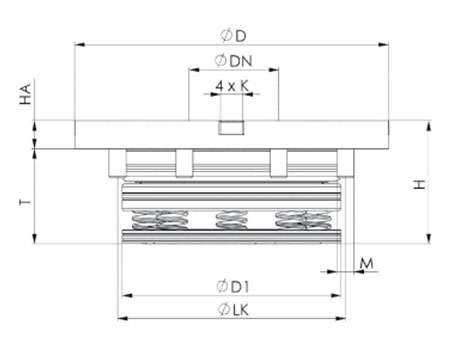

訂貨號尺寸dia. Ddia. DNdia. D1 HHAK
F6
dia.LKMT
428441K2011232784410888M634
